名称：PLW-100kN动态疲劳试验机
装备概述：
PLW-100kN电液动态伺服疲劳试验机主要由主体框架、控制系统、液压系统、试验夹具及附件部分组成。主体框架接纳高清静系数设计 ，具有刚度高、清静可靠、稳固性高等特点�？刂葡低秤捎布⑷砑讲糠肿槌� ，硬件基于德国手艺、接纳实时伺服控制系统 ，兼具系统稳固、抗滋扰、实时性好等点。软件部分是上海人生就是博(中国区)官方网站自主知识产权的软件平台 ，功效强、操作轻盈 ，并且可以凭证用户特点需求举行试验模版的定制。液压系统接纳高压柱塞式油泵电机组 ，接纳立式装置结构 ，具噪音低、能率高、节能环保等特点。
应用规模：
1）金属、非金属质料及其构件的静态强度试验、高周疲劳试验以及金属质料在塑性变形区域内的低周循环疲劳特征。
2）金属、非金属质料的高温疲劳试验、蠕变交互试验。
3）断裂力学和裂纹扩展速率试验以及举行拉伸压缩 ，弯曲等静态试验。所有这些试验都可以在应力控制 ，应变控制(使用引伸仪)和位移控制模式下运行。
4）完全切合《GB/T3075-2021 金属质料疲劳试验轴向力控制要领》、《GB/T228.1-2021 金属拉伸试验方法》等试验标准。
5）完全知足GB/T 28900-2022 《钢筋混凝土用钢材试验要领》、GB/T 1499.2-2018《钢筋混凝土用钢 第2部分热轧带肋钢筋》中划定的带肋钢筋轴向疲劳试验要领。
装备组成：

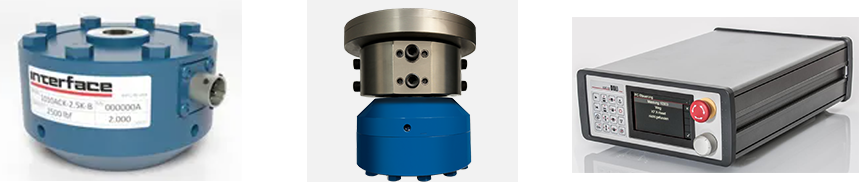

动态载荷传感器 对中环 控制器

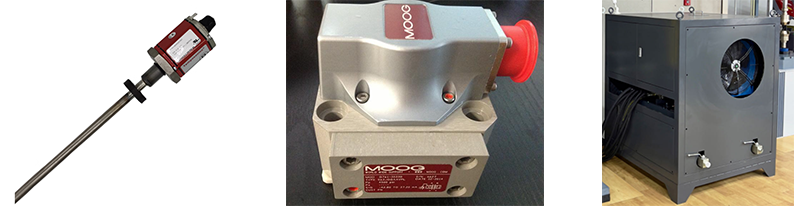

位移传感器 伺服阀 液压动力系统

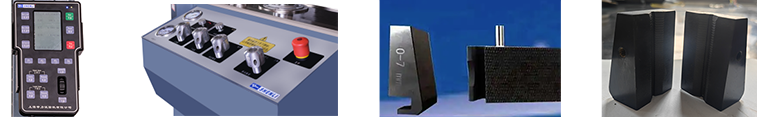

手控盒 操控台 平钳口 圆钳口
软件：
DynaTest 900试验软件是人生就是博(中国区)官方网站公司自主研发的动态疲劳试验软件。团结疲劳试验机主机 ，可举行拉伸疲劳、压缩疲劳和静态拉伸试验。在做疲劳试验时 ，该软件支持正弦波、三角波、锯齿波、方波、半波、自界说波等波形的载荷、位移、应变控制循环试验�；咕哂凶楹喜ㄐ巍⑺婊ㄐ巍⒈淦怠⒈浞燃釉啬Ｗ�。疲劳试验试样形状：支持板材（铆接和焊接）、棒材和管材等试样。该试验软件支持预制裂纹、裂纹扩展试验 ，可举行线性弹性和弹塑性断裂韧性测试�？善局ぴそ缢档谋曜季傩惺�验。支持多种与断裂相关的测试标准 ，包括GB、ASTM、ISO、BS等系列的标准。断裂试验试样类型：支持CTS、EB、MT等多种试样。

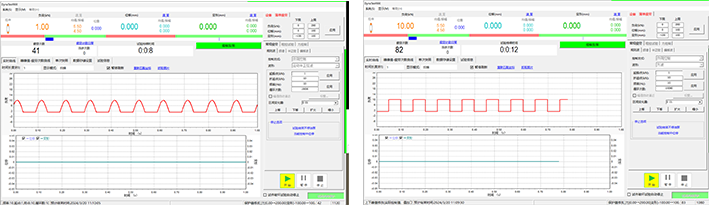

半正弦波 方波

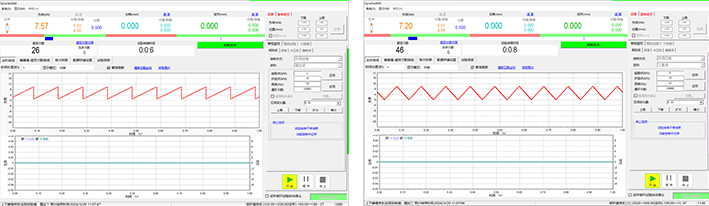

锯齿波 三角波
斜波 正弦波

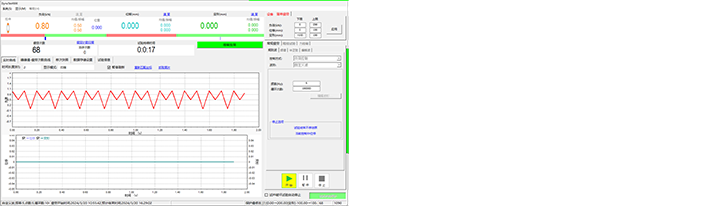

自界说波
手艺参数：
型号规格 | PLW-100kN |
最大试验力 | 100kN |
试验力有用丈量规模 | 2%～100% |
负荷相对误差 | ≤±0.5%/±1% |
位移相对误差 | ≤±0.5%/±1% |
变形相对误差 | ≤±0.5%/±1% |
动态试验频率规模 | 0.01～50HZ/0.01～100HZ |
标配油源排量 | 40L/min |
标配油源振幅（50HZ） | ±0.4mm |
动态试验波形 | 正弦波、斜波、方波、三角波、组合波等 |
框架结构 | 两立柱 |
作动器行程 | ±75mm（可定制） |
最大笔直空间（不带夹头） | 1350mm |
立柱净间距 | 560mm |
立柱直径 | 80mm |
机座宽度 | 1040mm |
机座深度 | 320mm |
主机刚度 | ＞500kN/min |
设置标配油源时总功率 | 25kW |
电源 | 三相五线 ，380V ，50HZ |
主机形状尺寸（mm） | 1050×760×2790 |
重量 | 1600kg |
