PLW-30kN动态疲劳试验机
宣布时间：2024-08-30 13:10:05 浏览次数：694次
行业：金属

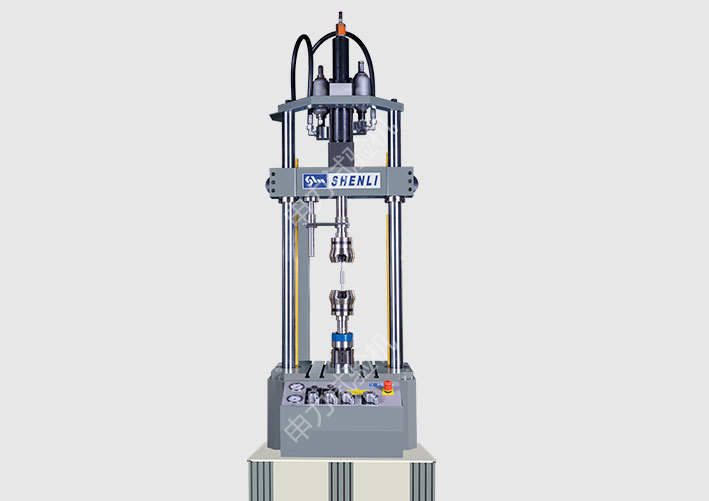

名称：PLW-30kN动态疲劳试验机
性能特点：
1）高刚度立柱，轴承钢材质，外貌镀铬处置惩罚，数控恒温磨床加工确保载荷框架同轴和刚度。
2）整体锻打制造高刚度横梁、事情台，提高整体动态性能。
3）美国Inter face负荷传感器，适用于动态和静态试验，具有温度赔偿、偏载赔偿、气压赔偿等功效，反应无滞后征象。
4）标准设置液压楔形夹具，具有夹持力可调解，夹持速率可调解等功效，夹持稳固可靠。凭证需要，可设置其它拉伸附具。
5）横梁升降油缸，具有同程序整功效和升降速率调解功效，横梁调解到位后可快速自锁。
6）高精度低摩擦作动缸，位移传感器同轴装置，确保位移丈量精度。
7）接纳美国MOOG伺服阀以获取最高频响和最准确控制。
8）装置耦合储能器，降低压力脉动以改善试验控制和数据准确度。
9）对中系统调理环，用于试验机同轴度调解，可快速实现前后左右和角度偏向实现同轴度调解。
10）集中操控台，着名入口品牌插装阀实现升降、夹紧、锁紧及压力调解等功效，结构紧凑，操作利便。
应用规模：
1）金属、非金属质料及其构件的静态强度试验、高周疲劳试验以及金属质料在塑性变形区域内的低周循环疲劳特征。
2）金属、非金属质料的高温疲劳试验、蠕变交互试验。
3）断裂力学和裂纹扩展速率试验以及举行拉伸压缩，弯曲等静态试验。所有这些试验都可以在应力控制，应变控制(使用引伸仪)和位移控制模式下运行。
4）完全切合《GB/T3075-2021 金属质料疲劳试验轴向力控制要领》、《GB/T228.1-2021 金属拉伸试验方法》等试验标准。
5）完全知足GB/T 28900-2022 《钢筋混凝土用钢材试验要领》、GB/T 1499.2-2018《钢筋混凝土用钢 第2部分热轧带肋钢筋》中划定的带肋钢筋轴向疲劳试验要领。

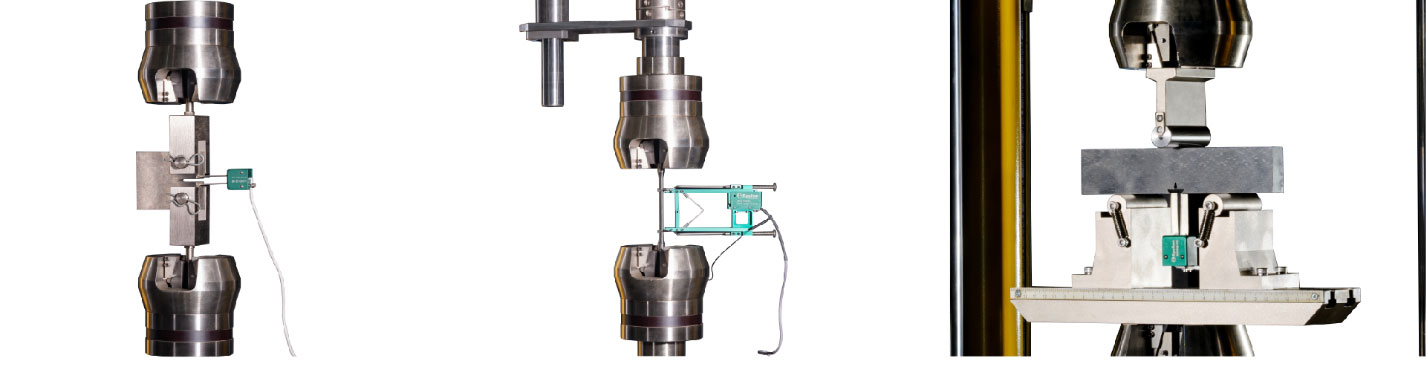

裂纹扩展试验 拉伸疲劳试验 断裂韧性试验
装备组成：
动态载荷传感器 对中环 控制器
位移传感器 伺服阀 液压动力系统
循环冷却水系统 平钳口 圆钳口
软件：
DynaTest 900试验软件是人生就是博(中国区)官方网站公司自主研发的动态疲劳试验软件。团结疲劳试验机主机，可举行拉伸疲劳、压缩疲劳和静态拉伸试验。在做疲劳试验时，该软件支持正弦波、三角波、锯齿波、方波、半波、自界说波等波形的载荷、位移、应变控制循环试验�；咕哂凶楹喜ㄐ巍⑺婊ㄐ巍⒈淦怠⒈浞燃釉啬Ｗ�。疲劳试验试样形状：支持板材（铆接和焊接）、棒材和管材等试样。该试验软件支持预制裂纹、裂纹扩展试验，可举行线性弹性和弹塑性断裂韧性测试�？善局ぴそ缢档谋曜季傩惺�验。支持多种与断裂相关的测试标准，包括GB、ASTM、ISO、BS等系列的标准。断裂试验试样类型：支持CTS、EB、MT等多种试样。
半正弦波 方波
锯齿波 三角波
斜波 正弦波
自界说波
手艺参数：
型号规格 | PLW-30kN |
最大试验力 | 30kN |
试验力有用丈量规模 | 2%～100% |
负荷相对误差 | ≤±0.5%/±1% |
位移相对误差 | ≤±0.5%/±1% |
变形相对误差 | ≤±0.5%/±1% |
动态试验频率规模 | 0.01～50HZ/0.01～100HZ |
标配油源排量 | 25L/min |
标配油源振幅（50HZ） | ±0.5mm |
动态试验波形 | 正弦波、斜波、方波、三角波、组合波等 |
框架结构 | 两立柱 |
作动器行程 | ±75mm（可定制） |
最大笔直空间（不带夹头） | 750mm |
立柱净间距 | 455mm |
立柱直径 | 65mm |
机座宽度 | 665mm |
机座深度 | 495mm |
主机刚度 | ＞300kN/min |
设置标配油源时总功率 | 15kW |
电源 | 三相五线，380V，50HZ |
主机形状尺寸（mm） | 760×500×2070 |
重量 | 800kg |
